Qué son los bornes de conexión y por qué son clave en la seguridad eléctrica, según INTERFLEX
Publicado el 06/03/2026
En cualquier instalación eléctrica existe un punto crítico donde todo converge: los bornes de conexión. De acuerdo con INTERFLEX, este es el elemento final donde el instalador conecta el sistema una vez el cuadro eléctrico ha sido entregado por el cuadrista. Estas piezas de una instalación eléctrica son fundamentales, ya que un error en este punto puede comprometer la continuidad eléctrica, la seguridad de las personas y el cumplimiento normativo de toda la instalación. En este contexto, la marca resalta la importancia de entender qué son los bornes de conexión, cómo deben instalarse correctamente y qué soluciones garantizan una conexión fiable, como los productos de INTERFLEX para las instalaciones eléctricas.
Suscríbete a nuestra newsletter
¿Qué son los bornes o bornas de conexión eléctrica?
Según INTERFLEX, los bornes o bornas de conexión eléctrica permiten unir uno o varios conductores eléctricos de forma segura, desmontable y ordenada, sin necesidad de soldaduras. En este sentido, la función principal de estos elementos de la instalación eléctrica es garantizar un contacto eléctrico fiable y mecánicamente estable, incluso en condiciones de vibración, temperatura o humedad.
En general, los bornes de conexión se utilizan de forma masiva en cuadros eléctricos, cajas de derivación, automatización industrial y acometidas de red.
¿Qué tipos de bornes de conexión existen?
Existen diferentes bornes de conexión divididos según su función dentro de la instalación eléctrica. Por este motivo, es necesario elegirlos correctamente para garantizar la seguridad, la continuidad eléctrica y el cumplimiento del Reglamento Electrotécnico para Baja Tensión (REBT).
INTERFLEX abordan algunos de los bornes más habituales en instalaciones de baja tensión, ya sea en cuadros eléctricos o en distribución.

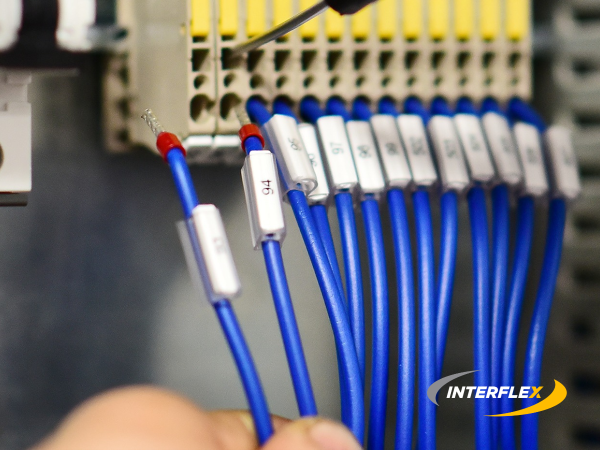

Bornes de carril DIN para cuadros eléctricos
Estos son los más utilizados en cuadros de distribución, control y automatización industrial. En cuanto a su instalación, este tipo de bornes se montan sobre carril DIN normalizado (EN 60715) y permiten una conexión ordenada, segura y fácilmente mantenible de los conductores.
Dentro de esta categoría se distinguen varios sistemas de conexión:
- Bornes atornillados: que permiten asegurar el conductor a través tornillo de apriete y ofrecen una elevada fiabilidad mecánica y eléctrica.
- Bornes de resorte o muelle: los cuales emplean un sistema de presión por resorte para mantener sujeto el conductor sin necesidad de reapriete.
- Bornes enchufables: que hacen posible la separación de parte del cableado sin desmontar el conductor. Así, se facilitan tareas de mantenimiento y sustitución de equipos.
- Bornes portafusibles: estos integran un fusible en el propio borne, por lo que combinan la función de conexión y protección de la línea o del circuito de control.
Bornes de derivación para redes de baja tensión
Esta tipología de bornes se utiliza para realizar empalmes o derivaciones en líneas de distribución de baja tensión en instalaciones interiores y exteriores. Pensadas para garantizar una conexión segura y estanca entre conductores, estos bornes respetan la sección y el tipo de aislamiento del cable. En este sentido, según INTERFLEX, pueden emplearse en:
- Redes aéreas de baja tensión.
- Redes subterráneas.
- Derivaciones hacia acometidas o líneas secundarias.
Los bornes de derivación están dimensionados para trabajar con conductores de aluminio o cobre. Además de cumplir los requisitos mecánicos y eléctricos exigidos por las compañías distribuidoras y la normativa aplicable.
Bornes de tierra y de neutro
En los cuadros eléctricos, los conductores de protección (PE) y los conductores de neutro (N) deben conectarse a bornes o barras específicas, de acuerdo con la marca. En este contexto, el REBT establece que neutro y tierra no deben compartirse en las instalaciones interiores, salvo en los puntos permitidos por el esquema de puesta a tierra. Por este motivo, se utilizan:
- Barras o bornes de tierra: destinados exclusivamente a los conductores de protección y a la conexión equipotencial de las masas metálicas - incluyendo los bornes de conexión a tierra de las bandejas portacables. Por ello, garantizan la continuidad eléctrica y la correcta puesta a tierra del sistema.
- Barras o bornes de neutro: a diferencia de los bornes de tierra, garantizan la correcta protección frente a contactos indirectos y el funcionamiento de los dispositivos de protección.
Normativa de los bornes de conexión
La correcta elección del tipo de borne es solo una parte del proceso, afirman desde INTERFLEX. Para que una instalación eléctrica sea realmente segura y fiable, es imprescindible que estas conexiones garanticen la continuidad eléctrica exigida por la normativa y permitan la correcta actuación de las protecciones.
En esta línea, en España, el marco normativo principal es el Reglamento Electrotécnico para Baja Tensión (REBT – RD 842/2002) y sus Instrucciones Técnicas Complementarias (ITC). Este regula aspectos clave como:
- Los bornes dimensionados a la intensidad del circuito.
- La separación de barras de neutro y protección (PE).
- La garantía de continuidad eléctrica.
- La limitación de calentamientos en conexiones.
Por otro lado, las normas como la IEC 61439 – que aborda conjuntos de baja tensión - y la UNE-EN 61537 – sobre sistemas de bandejas portacables - establecen ensayos y valores máximos de impedancia en uniones y tramos continuos.
Asegurar la continuidad eléctrica
Uno de los aspectos más críticos es la puesta a tierra, explican desde la marca. En sistemas metálicos como las bandejas portacables, los bornes de conexión unen conductores y, sobre todo, aseguran la equipotencialidad del sistema. En este sentido, según la norma UNE-EN 61537, cuando las bandejas son conductoras, se debe garantizar la continuidad eléctrica a través de conexiones equipotenciales y de una o varias tomas de tierra, de acuerdo con la longitud y con la configuración de la instalación:
- La impedancia medida entre 2 puntos a 50 mm de las uniones independientes no debe exceder de 50 mΩ a través de la unión.
- La impedancia medida entre 2 puntos separados 500 mm en un tramo continuo no debe exceder los 5 mΩ por metro.
- Para las bandejas con características de continuidad eléctrica - es decir, metálicas -, se debe asegurar dicha continuidad por medio de una conexión equipotencial y una o varias conexiones a tierra, si son requeridas, de acuerdo con la utilización del sistema de bandejas.
- Cuando se prescriba como necesaria la puesta a tierra de algún elemento o parte de la instalación se debe asegurar la equipotencialidad del sistema, dichas puestas a tierra se regirán por el contenido de la instrucción ITC-BT-18.
A su vez, desde INTERFLEX avisan que la pérdida de continuidad por un borne flojo o inadecuado puede causar disparos, sobrecalentamiento, chispas y riesgo de incendio. Por este motivo, se exigen pares de apriete y ensayos de calentamiento en la normativa de conjuntos.
La unión de bornes y sistemas de bandejas
Los bornes de conexión también desempeñan un papel esencial fuera del cuadro. Sobre todo, cuando se integran con sistemas de canalización y bandejas portacables. En este contexto, los objetivos son: transportar la energía, mantener la continuidad eléctrica y garantizar la correcta puesta a tierra del conjunto.
Bornes de conexión y bandejas portacables INTERFLEX
En este contexto, las soluciones de INTERFLEX están diseñadas para garantizar seguridad, continuidad eléctrica y cumplimiento normativo.
Gama VIAFIL y VIATEC de INTERFLEX
Estas bandejas portacables VIAFIL - en formato rejilla - y VIATEC - en chapa - cumplen con los requisitos de continuidad eléctrica establecidos en la UNE-EN 61537. Es decir, ambas cuentan con valores de impedancia dentro de los límites exigidos en uniones y en tramos continuos.
En esta línea, cuando la instalación mantiene continuidad eléctrica, es posible realizar la conexión a tierra en uno o varios puntos, siempre verificando la resistencia total según la longitud del sistema.
Borna de tierra BTL para bandejas Viafil
La Borna BTL de INTERFLEX es la solución específica para la puesta a tierra de bandejas de rejilla Viafil.
Fabricada en latón, permite una conexión fiable del conductor de protección a la bandeja. De este modo, esta solución asegura una baja resistencia de contacto y una fijación mecánica robusta. Está disponible para secciones de cable desde 10 hasta 95 mm² y se adapta a múltiples configuraciones de instalación.
Pensado para entornos industriales, alimentarios, interiores (también húmedos) y exteriores, marinos y ambientes ácidos o alcalinos, su diseño cumple con los requisitos de continuidad eléctrica exigidos por normativa.
Nueva borna BTT: innovación en toma de tierra para Viatec
Como novedad, INTERFLEX incorpora la Borna BTT. Esta última está diseñada específicamente como toma de tierra para bandejas de acero laminado VIATEC.
Entre sus características, destacan:
- Cuerpo de latón bruto con tornillo-presión.
- Tornillo M6 de latón bruto con cabeza mixta para fijación con destornillador ranurado o Phillips.
- Arandelas bimetálicas cobre/aluminio para evitar la corrosión galvánica entre bandeja y toma de tierra.
- Rango de trabajo de -40 °C a +120 °C.
- Secciones de cable desde 16 hasta 95 mm2.
La BTT garantiza la continuidad eléctrica y la equipotencialidad del sistema, incluso en instalaciones exigentes o entornos industriales complejos.
Bornes, pequeños pero esenciales
De acuerdo con INTERFLEX, los bornes de conexión eléctrica son el punto final de conexión entre la ingeniería del cuadro y la instalación.
Si esa unión no se realiza de forma correcta, todo el trabajo previo - como el cableado, las protecciones o los dispositivos - pierde fiabilidad. Por ello, es fundamental seguir buenas prácticas como:
- Utilizar el par de apriete recomendado por el fabricante.
- Verificar que los conductores estén limpios y sin hilos sueltos.
- Asegurar que no haya exceso de presión ni deformaciones en el borne.
- Realizar una revisión visual final antes del cierre del cuadro.
En INTERFLEX piensan en la importancia de cada detalle. Por ello, sus bandejas Viafil y Viatec y las bornas de tierra BTL y BTT han sido diseñadas para facilitar el trabajo del profesional y reforzar la seguridad de la instalación. Así, aseguran un rendimiento óptimo en cualquier entorno.
La elección de bornes certificados, compatibles con el sistema portacables y correctamente dimensionados es una decisión técnica clave. Como se suele decir en el sector: “una instalación es tan segura como su conexión más débil”, afirman desde INTERFLEX.
